Технічне керівництво: як правильно підключити генератор до будинку самостійно

Створення надійної системи резервного живлення для приватного будинку стало життєвою необхідністю в умовах нестабільної роботи української енергомережі протягом 2025–2026 років. Ключовим аспектом цього процесу є суворе дотримання технічних норм електробезпеки, оскільки будь-які помилки під час монтажу створюють пряму загрозу не лише для майна власника, а й для життя працівників комунальних служб. У разі неправильного підключення напруга від генератора може потрапити у зовнішню мережу, наражаючи на смертельну небезпеку електриків, які обслуговують лінії електропередач під час аварійних відключень.

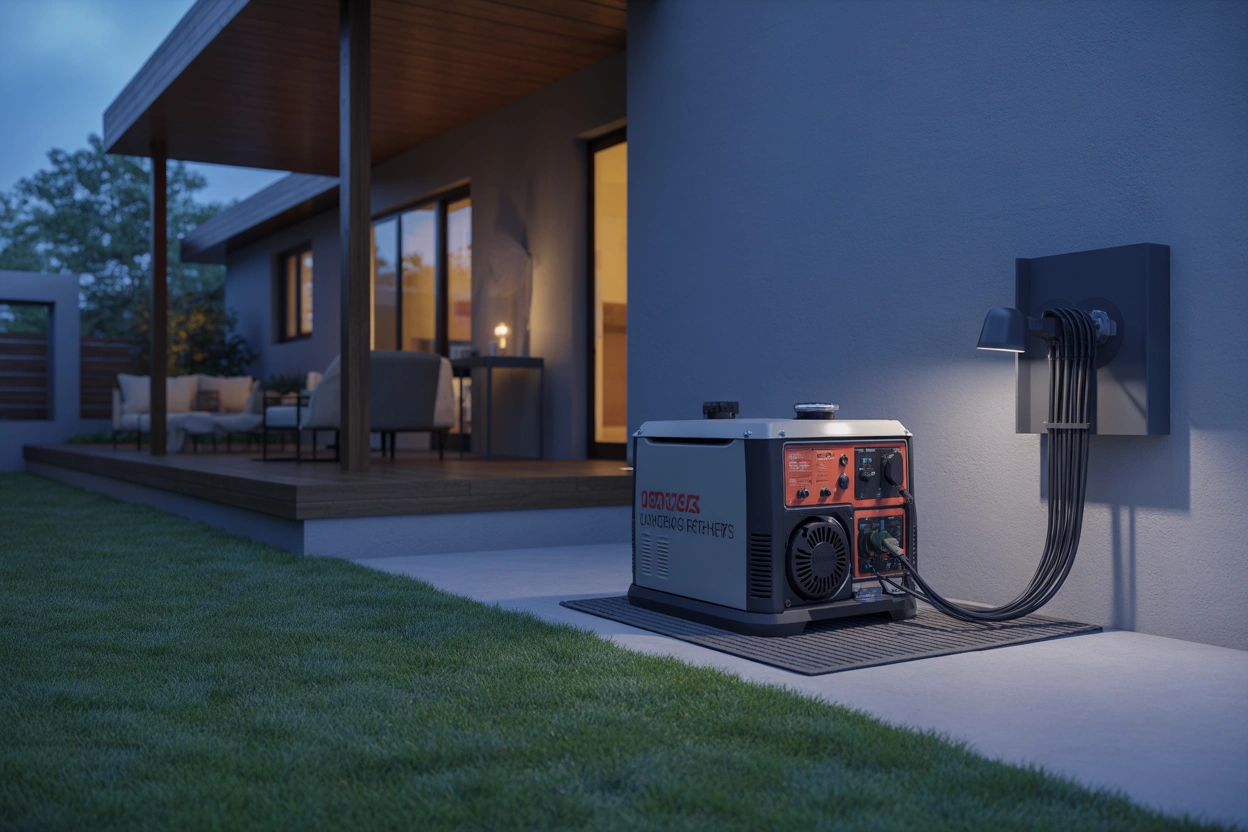

Вибір місця та нормативи встановлення електрогенератора

Правильне розміщення обладнання є першим етапом забезпечення безпечної експлуатації, що дозволяє уникнути отруєння чадним газом та запобігти виникненню пожежі. Місце встановлення повинно бути сухим, добре провітрюваним та захищеним від прямих сонячних променів, при цьому важливо враховувати рівень шуму, який створює працюючий агрегат.

Вимоги до локації:

• Дистанція. Мінімальна відстань від працюючого генератора до вікон, дверей та гаражних воріт має становити не менше 6 метрів згідно з нормами ДСНС.
• Вентиляція. Забезпечення вільного простору навколо агрегату (не менше 1 метра з кожного боку) для безперешкодного охолодження двигуна повітрям.
• Основа. Встановлення на рівну, тверду поверхню, що нівелює вібрацію та запобігає витоку палива або мастила на ґрунт.
• Покрівля. Використання спеціальних негорючих козирків або захисних кожухів, які оберігають електричні вузли від опадів та вологи.

Особливу увагу слід приділити захисту обладнання від атмосферних впливів. Якщо генератор не має заводського всепогодного кожуха, необхідно спорудити спеціальну конструкцію, яка захистить розетки та панель керування від дощу, але не перешкоджатиме відведенню вихлопних газів. Важливо пам’ятати, що навіть за умови інтенсивного провітрювання, встановлення бензинових або дизельних агрегатів у закритих приміщеннях є неприпустимим через високу концентрацію токсичних викидів.

Категорично заборонено використовувати генераторні установки у підвалах, на цокольних поверхах або закритих балконах багатоквартирних будинків. Чадний газ не має запаху, проте він швидко накопичується в замкненому просторі, що може призвести до трагічних наслідків для мешканців. Лише відкрите повітря або спеціально спроектовані камери з примусовою витяжкою гарантують безпеку.

Підключення через трипозиційний перекидний рубильник

Використання перекидного перемикача є найбільш збалансованим методом з точки зору ціни та безпеки для більшості приватних домогосподарств України.

Принцип роботи перемикача типу I-0-II або L-0-G на DIN-рейці базується на фізичному розриві ланцюга перед перемиканням на інше джерело. Це повністю виключає можливість “зустрічної напруги”, коли струм від генератора стикається з міським струмом при його раптовому відновленні. Таке зіткнення неминуче призводить до виходу з ладу альтернатора та може спричинити займання проводки в щитку.

Монтаж пристрою виконується безпосередньо в електрощиті після лічильника, але перед ввідними автоматами внутрішніх ліній. Критично важливо використовувати чотириполюсні рубильники для трифазних мереж або двополюсні для однофазних, щоб забезпечити розрив як фазного, так і нульового провідника. Повна ізоляція “нуля” будинку від загальноміської мережі є обов’язковою умовою для коректної роботи ПЗВ та захисту персоналу енергокомпаній, що працює на лінії.

Використання систем автоматичного введення резерву (АВР)

Блоки автоматики забезпечують найвищий рівень комфорту, оскільки вони здатні самостійно реагувати на зміну параметрів електромережі без втручання людини. Система АВР постійно аналізує наявність та якість вхідної напруги від міста. Як тільки параметри виходять за межі норми або живлення зникає зовсім, контролер подає сигнал на запуск стартера генератора. Це ідеальне рішення для об’єктів, де тривала відсутність енергії може призвести до розморожування системи опалення або зупинки критичного медичного обладнання.

Генератор повинен мати вбудований роз’єм для підключення контролера АВР та систему автоматичного керування повітряною заслінкою (електросоленоїд).

Для коректної роботи автоматики необхідно правильно налаштувати часові затримки, щоб уникнути помилкових спрацювань при короткочасних “просадках” напруги в міській мережі.

Етапи спрацювання системи:

1. Детекція. Контролер фіксує зникнення напруги в основній мережі та чекає встановлений час (зазвичай 5–10 секунд).
2. Запуск. Подається команда на стартер двигуна генератора для ініціалізації роботи.
3. Прогрів. Система очікує стабілізації обертів та виходу альтернатора на робочу потужність (30–60 секунд).
4. Комутація. Контактори АВР перемикають навантаження будинку з основної лінії на лінію генератора.
5. Відключення. При появі міського світла система перемикає споживачів назад та глушить двигун після періоду охолодження.

Варто врахувати, що для швидкого та гарантованого старту двигуна в зимовий період при температурах нижче нуля, генератор з АВР потребує встановлення системи підігріву сорочки двигуна або картера. Це дозволяє мастилу залишатися плинним, що критично важливо для автоматичного запуску без участі власника.

Створення окремого контуру заземлення та захист системи

Заземлення є фундаментом електробезпеки при використанні паливних електростанцій, оскільки корпус агрегату під час роботи може накопичувати статичний заряд або отримати потенціал через пошкодження ізоляції. Незалежно від того, чи має ваш будинок власне заземлення, генератор повинен бути приєднаний до окремого контуру. Це захищає користувача від ураження струмом при випадковому доторканні до металевих частин установки та забезпечує коректне спрацювання захисної автоматики.

Технічно контур реалізується шляхом забивання в ґрунт сталевих штирів або кутників довжиною 1.5–2 метри, які з’єднуються між собою зварюванням або спеціальними затискачами. З’єднання корпусу генератора з цим контуром виконується мідним гнучким кабелем жовто-зеленого кольору, переріз якого має відповідати потужності установки, але бути не меншим за 6 мм².

Елементи захисного ланцюга:

• ПЗВ (Пристрій захисного відключення). Моніторить струми витоку та миттєво знеструмлює мережу при пошкодженні ізоляції.
• Автоматичні вимикачі. Захищають альтернатор від перевантаження, якщо сумарна потужність увімкнених приладів перевищить номінал генератора.
• Обмежувачі перенапруги. Бажано встановлювати для захисту чутливої електроніки від імпульсних стрибків під час пуску двигуна.

Використання заземлення є обов’язковою умовою гарантійного обслуговування більшості сучасних інверторних та класичних генераторів, оскільки без нього вбудовані плати керування вразливі до статики.

Розрахунок перерізу кабелів та технічні параметри з’єднань

Вибір провідників для підключення генератора до розподільчого щита базується на максимальному струмі, який може видати агрегат. Недостатній переріз призведе до нагрівання кабелю, падіння напруги та ризику займання ізоляції.

Для прокладання лінії на вулиці необхідно використовувати кабелі з ізоляцією, стійкою до ультрафіолетового випромінювання та значних температурних коливань, наприклад, марки ВВГнг-ls або спеціалізовані гнучкі кабелі типу H07RN-F у гумовій оболонці. Якщо кабель проходить по стіні будівлі або через перекриття, його слід помістити в гофровану трубу або металевий рукав для додаткового механічного захисту та пожежної безпеки.

Якість контактних з’єднань має вирішальне значення, тому для підключення до самого генератора слід використовувати лише якісні силові вилки та розетки з індексом захисту IP44 (захист від бризок) або IP67 (повна герметичність). Використання дешевих побутових подовжувачів є неприпустимим, оскільки їхні контакти не розраховані на тривалу роботу під високим навантаженням, що часто призводить до оплавлення корпусу розетки безпосередньо на панелі генератора.

Правила дозаправки та зберігання палива

Обслуговування паливної системи вимагає максимальної концентрації уваги, оскільки більшість пожеж трапляється саме під час необережної дозаправки. Категорично забороняється доливати пальне в бак при працюючому або щойно зупиненому двигуні. Температура вихлопного колектора може досягати кількох сотень градусів, що при випадковому потраплянні крапель бензину спричиняє миттєвий спалах.

Перед відкриттям кришки бака необхідно заглушити генератор і зачекати 15–20 хвилин, поки критичні вузли охолонуть до безпечної температури.

Для зберігання запасів палива на ділянці слід облаштувати окреме провітрюване приміщення або металеву шафу, розташовану подалі від житлових зон та самого генератора. Сонячні промені не повинні потрапляти на тару, оскільки це призводить до розширення парів палива та можливої розгерметизації ємностей.

Вимоги до тари та процесу:

1. Матеріал. Використання лише спеціалізованих металевих каністр або сертифікованої антистатичної пластикової тари з маркуванням для нафтопродуктів.
2. Гігієна. Використання лійки з фільтром-сіткою для запобігання потраплянню конденсату або бруду в паливну систему агрегату.
3. Контроль. Регулярна перевірка герметичності кришок та відсутність паливних калюж під місцем зберігання.

Чому безпека підключення важливіша за швидкість запуску?

Чи варта хвилинна економія часу на монтаж ризику втрати дорогої техніки або пожежі в оселі? Вибір між складним професійним монтажем та небезпечними кустарними методами визначає не лише комфорт під час відключень, а й довговічність усієї енергосистеми будинку. Кінцева конфігурація обладнання завжди має базуватися на суворому дотриманні інженерних схем, що гарантує стабільну роботу генератора та спокій мешканців. Використання сертифікованих компонентів та залучення фахівців для перевірки з’єднань — це інвестиція в безпеку вашої родини, яка повністю виправдовує себе під час тривалих блекаутів.
